Na pierwszy rzut oka każdy wygląda podobnie – kawałek wygiętego aluminium z ruchomym zamkiem. Jednak dla wspinacza karabinek to fundament bezpieczeństwa, łącznik między życiem a litą skałą. Choć współczesna technologia sprawiła, że są one niemal niezniszczalne przy prawidłowym użytkowaniu, ogromny wybór kształtów, typów zamków i tajemniczych oznaczeń na korpusie może przyprawić o zawrót głowy – zwłaszcza jeśli dopiero kompletujesz swój pierwszy szpej.
Oprócz oznaczeń wytrzymałości karabinków co zostało przez nas omówione w artykule "Wytrzymałość karabinków wspinaczkowych", na korpusie znaleźć można dodatkowe oznaczenia literowe (oznaczenia literowe w kółku) które informują o funkcji i kształcie karabinka. W tym artykule rozkładamy karabinek na czynniki pierwsze. Dowiesz się, jak dobrać odpowiedni model do asekuracji, budowy stanowisk czy ekspresów, oraz jak czytać parametry, by mieć 100% pewności, że Twój sprzęt Cię nie zawiedzie.
Rozróżnienie karabinków w zależności od ich kształtu
Pamiętaj, że kształt to nie kwestia estetyki, ale mechaniki – decyduje on o tym, jak rozkłada się obciążenie i jak wygodnie operuje się lina. Rozróżnijmy rodzaje karabinków w zależności od ich geometrii. Choć na rynku znajdziemy setki modeli, większość z nich można przypisać do jednej z czterech głównych grup:
Karabinki HMS (Gruszkowate): Przystosowane do współpracy z węzłem półwyblinka.
Nazwa pochodzi od niemieckiego słowa Halbmastwurf Sicherung (asekuracja półwyblinką). To najbardziej uniwersalny i rozpoznawalny kształt w świecie wspinaczkowym.
- Charakterystyka: Szeroka, górna część i wyraźne zwężenie ku dołowi. Przypominają kształtem gruszkę.
- Zastosowanie: To Twój podstawowy karabinek do asekuracji. Szeroki łuk pozwala na swobodną pracę liny z przyrządem (np. kubkiem) lub węzłem półwyblinką.
- Zaleta: Duży prześwit zamka ułatwia wpinanie liny i kilku elementów szpeju naraz.
- Wada: Są cięższe i większe od modeli o innych kształtach.
Dostępny
Dostępny
Ostatnie sztuki
Karabinki D-kształtne (Asymetryczne D)
Obecnie najpopularniejszy kształt karabinków stosowanych w ekspresach i przy budowie stanowisk.
- Charakterystyka: Jedno ramię jest wyraźnie dłuższe od drugiego, co nadaje karabinkowi kształt litery "D".
- Zastosowanie: Idealne do ekspresów, lonży oraz jako karabinki pomocnicze przy szpejarce.
- Zaleta: Dzięki swojej geometrii, lina naturalnie układa się wzdłuż najmocniejszej osi karabinka (blisko pełnego ramienia). Pozwala to uzyskać najwyższą wytrzymałość przy zachowaniu niskiej wagi.
- Wada: Mają mniejszy prześwit niż HMS, co utrudnia pracę z grubymi linami lub wieloma węzłami.
Karabinki Owalne (Oval)
Klasyka, która mimo upływu lat wciąż znajduje swoje miejsce w szpejarce, zwłaszcza wspinaczy hakowych i jaskiniowych.
- Charakterystyka: Symetryczny kształt, góra i dół są identyczne.
- Zastowanie: Praca z bloczkami, przyrządami zaciskowymi oraz wspinaczka hakowa.
- Zaleta: Symetria sprawia, że przyrządy (np. bloczki) nie "koślawią się" i pracują osiowo. Są też trudniejsze do przypadkowego obracania się w punkcie stanowiskowym.
- Wada: Są słabsze od modeli D-kształtnych o podobnej wadze, ponieważ obciążenie rozkłada się równo na oba ramiona (również to z zamkiem).
Łączniki typu delta
Karabinki typu Delta (trójkątne) to modele do specyficznej pracy wielokierunkowej, takie jak Petzl Omni. Do karabinki do "zadań specjalnych" w świecie wspinaczki, prac wysokościowych i jaskiń. Rzadko spotkasz je w zestawie początkującego wspinacza skałkowego. Są one używane zazwyczaj do łączenia wielu punktów uprzęży roboczej lub jaskiniowej. Najczęściej są wyposażone w zamek zakręcany choć zdarzają się modele z zamkami automatycznymi twist-lock oraz triact-lock.
Mają kształt trójkąta (delty). Zamyka się je poprzez nakręcenie tulei na gwint. Aby zapewnić pełne bezpieczeństwo, często dokręca się je kluczem.
Zastosowanie:
- Jaskinie (Speleologia): Kluczowy element łączący punkty uprzęży jaskiniowej. To w deltę wpinasz przyrząd zaciskowy (Croll) oraz lonże.
- Prace wysokościowe: Łączenie stałych elementów systemów asekuracyjnych oraz uprzęży.
Zalety:
- Praca wielokierunkowa: Trójkątny kształt pozwala na obciążanie karabinka w trzech kierunkach (np. dwa punkty uprzęży + przyrząd), co zniszczyłoby zwykły karabinek.
- Niski koszt i ogromna wytrzymałość: Są bardzo tanie i niemal niezniszczalne.
- Brak ryzyka przypadkowego otwarcia: Raz dokręcone kluczem, nie otworzą się pod wpływem drgań czy tarcia liny.
- Wady: Bardzo powolne w obsłudze. Nie nadają się do dynamicznego wpinania się w punkty.
Zobacz modele łączników typu delta:
Ostatnie sztuki
Dostępny
Ostatnie sztuki
Łączniki przemysłowe MGO
Karabinki typu MGO (często nazywane po prostu „hakami” lub „karabinkami wielkośrednicowymi”) to giganci w świecie sprzętu wysokościowego. Są to karabinki stworzone do zadań przemysłowych, gdzie liczy się szybkość i możliwość wpięcia w grube elementy konstrukcyjne.
Karabinki te zostały zaprojektowane z myślą o pracownikach przemysłowych, monterach konstrukcji stalowych i arborystach. Ich nazwa (spopularyzowana przez markę Petzl) stała się rynkowym standardem dla karabinków o bardzo dużym prześwicie.
Prześwit karabinków MGO:
- To najważniejsza cecha MGO. Podczas gdy standardowy karabinek HMS ma prześwit rzędu 20–25 mm, karabinki MGO oferują prześwit od 60 mm (pozwala wpiąć się bezpośrednio w rurę rusztowania lub stalowy profil) aż do 110 mm (do wpinania w bardzo grube rury i konstrukcje kratownicowe).
Zamek Automatyczny:
- MGO niemal zawsze wyposażone są w zamek automatyczny dwutaktowy. Aby go otworzyć, trzeba najpierw ścisnąć tylną dźwignię (bezpiecznik) dłonią, a dopiero potem można odchylić zamek.
- Jest to rozwiązanie niezwykle szybkie – wpięcie i wypięcie zajmuje ułamek sekundy, co jest kluczowe przy częstym przepinaniu się podczas wychodzenia po drabinach czy kratownicach.
Najczęściej spotkasz je jako zakończenie podwójnych lonży z absorberem energii (tzw. lonże typu Y). Pracownik poruszający się po konstrukcji jest zawsze wpięty przynajmniej jednym MGO do punktu kotwiczenia.
Zobacz modele łączników typu MGO:
Dostępny na zamówienie
Oznaczenia na karabinkach - czym są litery w kółku?
Oznaczenia literowe na karabinkach wynikają z europejskiej normy EN 12275. To nie tylko "etykiety", ale konkretne wymagania techniczne, które dany karabinek musi spełnić, aby przejść certyfikację. Każdy typ jest zaprojektowany do nieco innych zadań, a jego kształt i parametry mają to odzwierciedlać. Pamiętaj, że jeden karabinek może mieć kilka oznaczeń a wiec spełniać kilka norm jednocześnie.
Oto szczegółowe rozwinięcie typów karabinków, z którymi spotkasz się w sklepie i w skale. Norma europejska dzieli karabinki na kilka typów. Litera w kółku mówi Ci, jaką „rolę” pełni dany sprzęt:
- Ⓗ (Typ H – HMS): Karabinek w kształcie gruszki, przeznaczony do asekuracji (np. półwyblinką lub kubkiem). Ma duży prześwit i szeroki łuk.
- Ⓑ (Typ B – Basic): Podstawowy karabinek uniwersalny (najczęściej D-kształtny). Stosowany w ekspresach i przy budowie stanowisk.
- Ⓚ (Typ K – Klettersteig): Dedykowany na Via Ferraty. Musi mieć większy prześwit i wyższą wytrzymałość na zginanie (gdyby oparł się o krawędź skały).
- Ⓣ (Typ T – Termination): Karabinki kierunkowe, zaprojektowane tak, aby obciążenie działało tylko wzdłuż jednej osi (często spotykane w gotowych lonżach).
- Ⓧ (Typ X – Oval): Karabinki owalne, symetryczne. Idealne do pracy z bloczkami i wspinaczki hakowej.
- Ⓠ (Typ Q – Quick Link): Ogniwa zakręcane kluczem (np. Delta lub Maillon Rapide). Stosowane tam, gdzie połączenie ma być stałe.
Typ B (Basic) – Podstawowy
Najczęściej spotkasz go w ekspresach.
- Kształt: Przeważnie asymetryczne "D". Ten kształt naturalnie pozycjonuje linę tak, aby obciążenie szło wzdłuż osi głównej (najsilniejszej).
- Zastosowanie: Wpinanie w punkty asekuracyjne, budowa ekspresów.
- Wymagania: Musi wytrzymać minimum 20 kN na osi głównej i po 7 kN na osi poprzecznej oraz przy otwartym zamku.
Typ K (Klettersteig) – Na Via Ferraty
Te karabinki muszą znosić ekstremalne sytuacje, jak np. uderzenie o stalową linę lub krawędź skały podczas odpadnięcia na via ferracie.
- Cechy szczególne: Mają znacznie większy prześwit (łatwiej je wpiąć w grube stalowe liny) i zazwyczaj automatyczny zamek (typu pull-down lub squeeze).
- Wytrzymałość: Norma wymaga tu wyższej wytrzymałości poprzecznej – minimum 9 kN (zamiast standardowych 7 kN), ponieważ ryzyko nieprawidłowego ustawienia się karabinka na stalówce jest duże.
Typ X (Oval) – Owalny
To klasyka wspinaczki, choć dziś rzadziej używana do samej asekuracji.
- Kształt: Symetryczny owal.
- Zastosowanie: Idealny do pracy z bloczkami, wspinaczki hakowej oraz jako karabinek sprzętowy. Dzięki symetrii nie "przeskakuje" gwałtownie pod obciążeniem, co jest kluczowe np. przy wyciąganiu worów transportowych.
- Słabość: Przez swój kształt obciążenie rozkłada się na obie strony (również na tę z zamkiem), przez co owale są zazwyczaj słabsze od karabinków typu B o tej samej wadze.
Typ Q (Quick-link / Maillon Rapide)
To karabinki zakręcane kluczem, bez klasycznego zawiasu (ruchomego ramienia).
- Zastosowanie: Połączenia stałe lub półstałe. Często zostawiane w skale jako punkty zjazdowe (np. na stałe zamontowane do plakietki). Są niesamowicie mocne we wszystkich kierunkach, ale ich obsługa jest wolna i wymaga klcza dla pełnego bezpieczeństwa.
5. Typ T (Termination / Directional) – Kierunkowy
Te karabinki mają dodatkowe zabezpieczenie (np. poprzeczkę lub gumkę), które utrzymuje je w konkretnej pozycji.
- Zastosowanie: Często spotykane w gotowych lonżach lub jako dolny karabinek w ekspresie. Zapobiega to tzw. "poprzecznemu obciążeniu", które – jak już wiemy – jest najsłabszym punktem systemu.
Warto pamiętać, że jeden karabinek może mieć kilka oznaczeń (np. H i T), co czyni go sprzętem wielozadaniowym.
Zamki karabinków wspinaczkowych
Zamki dzielimy na dwie główne grupy: bez blokady (stosowane głównie w ekspresach) oraz z blokadą (osobiste, do asekuracji i stanowisk). Poniżej przedstawiamy oraz omawiamy rodzaje zamków w karabinkach wspinaczkowych.
Zamki bez blokady (Non-locking)
Stosowane tam, gdzie musisz błyskawicznie wpiąć linę lub karabinek w punkt. Nie chronią przed przypadkowym otwarciem.
- Zamek pełny (Solid Gate): Klasyczne, sztywne ramię. Jest trwałe i pewnie leży w dłoni. Najczęściej spotykane w górnym karabinku ekspresu (tym, który wpinasz w ringa lub spita).
- Zamek druciany (Wire Gate): Wykonany z wygiętego stalowego drutu.
- Zaleta: Jest lżejszy i nie zamarza (śnieg i lód nie mają gdzie się osadzić), co czyni go idealnym w góry.
- Bezpieczeństwo: Ma mniejszą masę, co eliminuje efekt gate flutter (chwilowe otwarcie zamka przy uderzeniu karabinka o skałę podczas odpadnięcia).
- Zamek wygięty (Bent Gate): Specjalnie profilowane ramię ułatwiające wpięcie liny. Znajdziesz je wyłącznie w dolnych karabinkach ekspresów.
Zakręcane ręcznie (Screw-lock)
Zamki zakręcane posiadają gwint oraz zakrętkę którą w celu zablokowania lub odblokowania musimy odkręcić.
- Plusy: Najbardziej niezawodne w brudzie, błocie i na mrozie. Można je obsługiwać jedną ręką.
- Minusy: Trzeba pamiętać o ich zakręceniu! Istnieje ryzyko, że drgania liny rozkręcą”zamek, dlatego zawsze zakręcamy je tak, by tuleja opadała pod wpływem grawitacji.
Automatyczne dwutaktowe (Twist-lock)
Aby otworzyć, należy przekręcić tuleję o 90 stopni i odchylić zamek. Po puszczeniu zamek sam wraca do pozycji zablokowanej.
- Plusy: Szybkość i pewność, że zamek jest zawsze zamknięty.
- Minusy: Wymagają wprawy przy obsłudze jedną ręką. Mogą się zacinać w piaszczystym terenie.
Automatyczne trójtaktowe (Triact-lock / Triple-lock)
Najwyższy poziom bezpieczeństwa. Wymagają trzech ruchów: unieś tuleję -> przekręć -> odchyl.
- Zastosowanie: Standard w pracach wysokościowych i arborystyce.
- Plusy: Prawie niemożliwe do przypadkowego otwarcia (np. przez tarcie liny).
- Minusy: Uciążliwe we wspinaczce sportowej; trudne do obsługi w grubych rękawicach.
Co to jest system Keylock w karabinkach wspinaczkowych?
Współczesne karabinki (poza druciakami) posiadają system Keylock. Oznacza to, że zamek i korpus stykają się gładko, bez charakterystycznego „ząbka”. Dzięki temu karabinek nie haczy o linę, taśmy ani plakietki podczas wypinania.

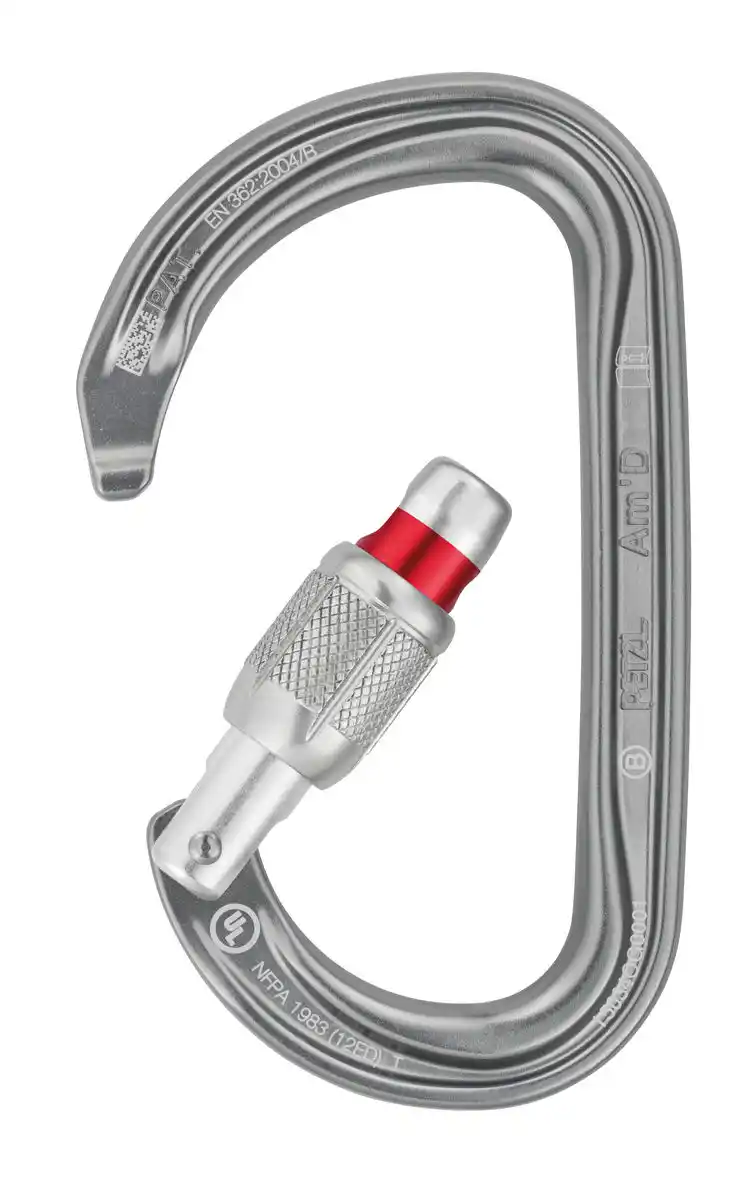

Karabinek Petzl Am'D z systemem Keylock

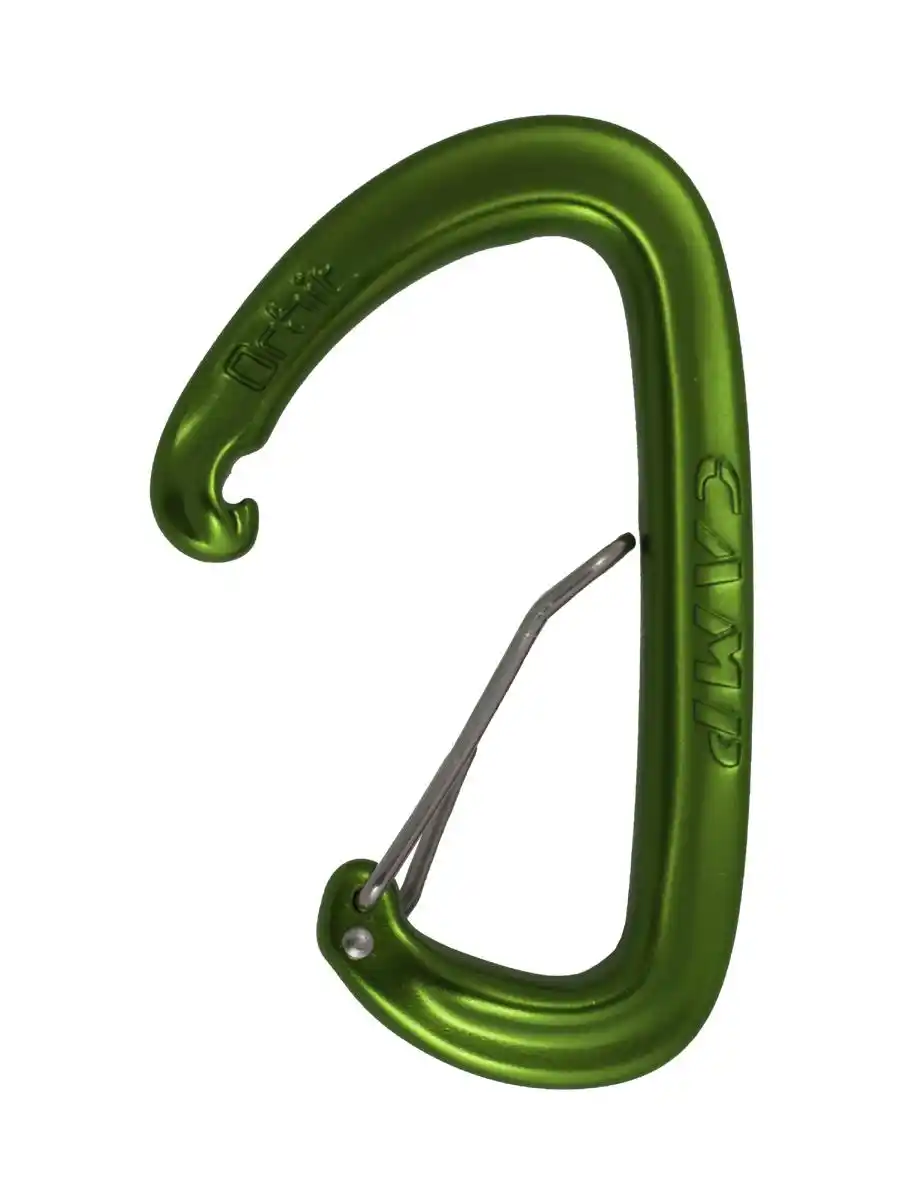

Karabinek Camp Orbit z charakterystycznym ząbkiem (bez systemu Keylock)
