Wytrzymałość karabinka wspinaczkowego to kluczowy parametr bezpieczeństwa, który określa, jakie maksymalne obciążenie może przyjąć sprzęt, zanim ulegnie trwałemu odkształceniu lub zniszczeniu. Warto dowiedzieć się jak ten parametr jest oznaczany przez producenta na karabinku oraz co oznacza.
Jak przeliczyć kN (kiloniuton) na kg (kilogramy)?
Wytrzymałość karabinków wspinaczkowy jest wyrażane w kiloniutonach (kN). Choć historycznie zdarzali się producenci którzy podawali wartości w kilogramach (kg). W dużym uproszczeniu możemy przyjąć, że 1 kN odpowiada ciężarowi około 100 kg. Jeśli więc widzisz na karabinku oznaczenie 22 kN, oznacza to, że powinien on wytrzymać obciążenie statyczne rzędu 2200 kg.
Przeliczanie kiloniutonów (kN) na kilogramy (kg) to w rzeczywistości przeliczanie siły na masę. W fizyce te dwie wartości łączy przyspieszenie ziemskie.
Zgodnie z drugą zasadą dynamiki Newtona, siła (F) to masa (m) pomnożona przez przyspieszenie (g):
F=m⋅g
Aby wyliczyć masę, przekształcamy wzór:
m=gF
Gdzie:
- F to siła w niutonach (N). Pamiętaj, że 1 kN=1000 N.
- g to przyspieszenie ziemskie, które średnio wynosi ok. 9,81 m/s2.
Pod skałą nikt nie wyciąga kalkulatora, żeby dzielić przez 9,81. Używa się wtedy uproszczenia, przyjmując, że g=10 m/s2. Wtedy przelicznik jest banalnie prosty:
1 kN ≈ 100 kg
Wystarczy dopisać dwa zera do liczby kiloniutonów i gotowe.
Oto kilka przykładów z oznaczeń karabinków wspinaczkowych oraz przeliczone wartości w kilogramach:
| Siła w kN | Przybliżona masa (kg) | Dokładna masa (kg) |
| 10 kN | 1000 kg | 1019,72 kg |
| 22 kN | 2200 kg | 2243,38 kg |
| 50 kN | 2200 kg | 5096,83 kg |
Warto pamiętać, że kilogram to masa (ilość "materii"), a niuton to siła, z jaką ta masa naciska na podłoże lub linę pod wpływem grawitacji. Na Księżycu, gdzie grawitacja jest słabsza, Twoje 10 kN wytrzymałości karabinka pozwoliłoby utrzymać znacznie więcej kilogramów niż na Ziemi. Ale ponieważ wspinamy się głównie tutaj, trzymanie się zasady 1 kN = 100 kg jest całkowicie bezpieczne i wystarczające.
Trzy główne osie wytrzymałości karabinków wspinaczkowych
Na każdym atestowanym karabinku (zgodnym z normą EN 12275) znajdziesz trzy specyficzne wartości wytrzymałości, wygrawerowane zazwyczaj w formie piktogramów:

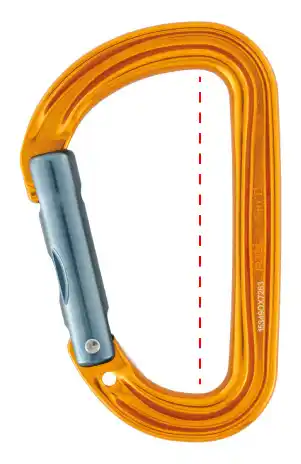

- Oś podłużna (zamknięty zamek): To najsilniejszy punkt karabinka. Siła działa wzdłuż jego najdłuższego boku. Standardowo wynosi ona od 20 kN do 30 kN.

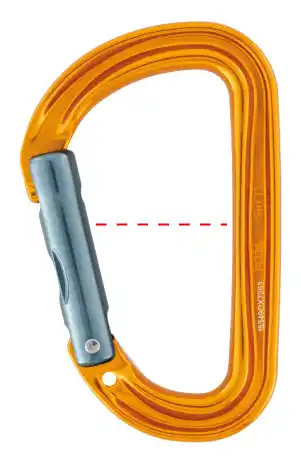

- Oś poprzeczna: Karabinki są znacznie słabsze, gdy siła działa "na szerokość" (np. gdy karabinek obróci się w punkcie asekuracyjnym). Wytrzymałość ta wynosi zazwyczaj od 7 kN do 10 kN.

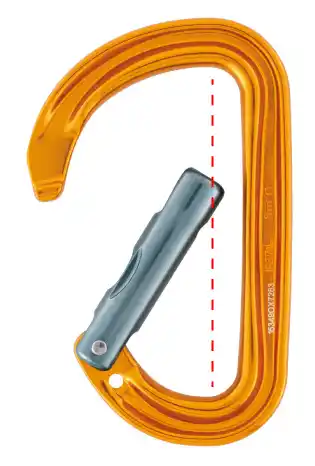

- Oś podłużna (otwarty zamek): To sytuacja krytyczna, np. gdy lina uderzy o skałę i na moment uchyli zamek (tzw. gate lash). Wytrzymałość drastycznie spada, często do poziomu 7 kN – 9 kN.
Oznaczenie wytrzymałości na karabinku

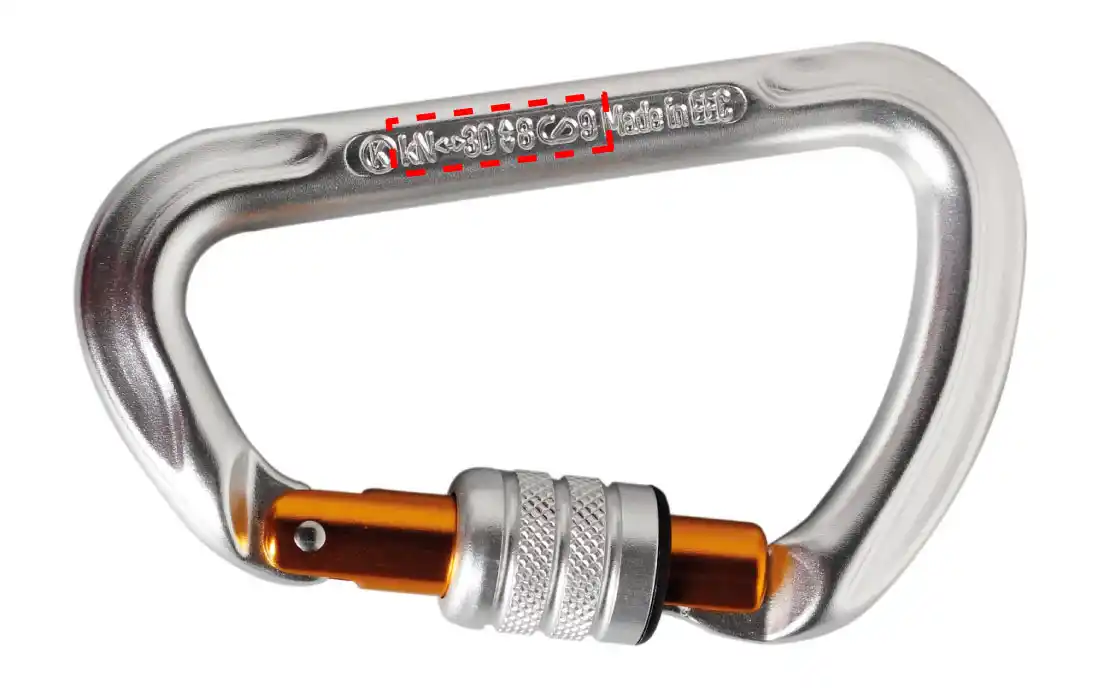

Karabinki posiadają na swoim korpusie naniesione oznaczenie wytrzymałości w trzech głównych osiach zawsze w tej samej kolejności. Wartościom liczbowym reprezentującym wytrzymałość w kN towarzyszą piktogramy pokazane na poniższym zdjęciu karabinka typu K marki Singing Rock model Via Ferrata:
- Oś podłużna przy zamkniętym zamku - 30 kN
- Oś poprzeczna przy zamkniętym zamku - 8 kN
- Oś podłużna przy otwartym zamku - 9 kN
Przykładowe karabinki i ich wytrzymałości
Oto przykłady karabinków i ich wytrzymałość w osi głównej:
Karabinki z wytrzymałością od 22kN od 28kN
